Sprachalarmierungsanlagen nach Baurecht:
Funktionsweise und Anforderungen
Die Bedeutung und Komponenten von Sprachalarmierungsanlagen
Sprachalarmierungsanlagen (SAA) sind lebensrettende Systeme, die in Gebäuden und Einrichtungen installiert werden, um bei Notfällen wie Bränden, Evakuierungen oder anderen gefährlichen Situationen eingesetzt zu werden. Ihre Hauptaufgabe besteht darin, Menschen im Gefahrenbereich schnell und klar über Lautsprecher zu informieren und ihnen gezielte Anweisungen zu geben. Diese präzisen Anweisungen sind entscheidend für eine geordnete und schnelle Evakuierung, insbesondere in großen oder komplexen Gebäudestrukturen, wo einfache akustische Signale wie Sirenen oder Alarmglocken nicht ausreichen.
Die Fähigkeit von Sprachalarmierungsanlagen, detaillierte Anweisungen zu geben, erhöht die Effizienz der Evakuierung erheblich. Sie können spezifische Informationen über Fluchtwege, Sammelstellen und Verhaltensregeln im Notfall vermitteln. Dadurch wird Panik vermieden und die Sicherheit der Personen im Gebäude verbessert. In Einkaufszentren, Flughäfen, Bürogebäuden und anderen stark frequentierten Orten ist der Einsatz von SAA besonders wichtig, da sie helfen, Menschenmengen sicher und kontrolliert zu leiten.
Firmen wie Hekatron, Esser und Siemens gehören zu den führenden Herstellern solcher Systeme, die durch innovative Technologien und zuverlässige Lösungen zur Sicherheit in Gebäuden beitragen., Es
Komponenten von Sprachalarmierungsanlagen
Eine vollständige Sprachalarmierungsanlage besteht aus mehreren wesentlichen Komponenten, die nahtlos zusammenarbeiten, um eine effektive Kommunikation im Notfall sicherzustellen. Zu diesen Komponenten gehören:
- Zentrale Steuerungseinheit und Überwachung
- Mikrofone und Bedienkonsolen
- Lautsprecher
- Verstärker
- Notstromversorgung
- Überwachungssysteme
- Zusätzliche Steuer- und Verbindungselemente
Zentrale Steuerungseinheit und Überwachung
Die zentrale Steuerungseinheit einer Sprachalarmierungsanlage umfasst alle wesentlichen Bedienungs- und Anzeigeelemente sowie die Steuerungs- und Überwachungsfunktionen. Sie beinhaltet zudem die Energieversorgung und Verstärker.
Darüber hinaus kann sie mit zusätzlichen Funktionen wie Sprachspeichern, Frequenzgangkorrekturen, Signalwegsteuerungen, Prioritätensteuerungen, Verzögerungsschaltungen und anderen Erweiterungen ausgestattet sein.
Die Fehleranzeige ist in der Produktnorm DIN EN 54-16 geregelt und muss innerhalb von 100 Sekunden nach Auftreten des Fehlers automatisch erfolgen, unabhängig davon, ob das System auch für andere Zwecke wie Hintergrundmusik oder Durchsagen genutzt wird. An festgelegten Orten, beispielsweise am Standort der Zentrale, müssen folgende Einzelmeldungen automatisch angezeigt werden:
- Kurzschluss in einem Übertragungsweg
- Abschaltung oder Ausfall der Hauptenergieversorgung
- Ausfall der Ersatzenergieversorgung
- Fehler eines Batterieladegeräts der Haupt- oder Ersatzenergieversorgung
- Auslösen eines Schutzschalters, der eine Verbreitung des Notfallalarms verhindern könnte
- Ausfall von Alarm-/Notfall-/Brandfall- oder Feuerwehrsprechstellen, kritischen Signalpfaden und Systemverbindungen, einschließlich der erforderlichen Verkabelung
Die Übertragungswege in Sprachalarmierungsanlagen müssen ständig überwacht werden, um sicherzustellen, dass sie jederzeit funktionsfähig sind. Dies umfasst die Überwachung auf folgende Parameter:
- Kurzschluss
- Unterbrechung
- Fehler gleicher Wirkung
Die Überwachungsanforderungen gelten für:
- Leitungstechnische Verbindungen zwischen Zentralen und Lautsprechern
- Verbindungen zwischen Zentralen und Alarm-/Notfall-/Brandfall- bzw. Feuerwehrsprechstellen
- Verbindungen zwischen Zentralen und Unterzentralen
- Verbindungen zwischen Zentralen und abgesetzten Bedien- und Anzeigeelementen
Einrichtungen für Pflichtempfang, wie beispielsweise 100-V-Lautstärkesteller mit Pflichtrufrelais, sind nur zulässig, wenn sie die permanente Überwachung nicht beeinträchtigen. Diese Überwachungsanforderungen sind in der DIN VDE 0833-4 beschrieben und müssen entsprechend der Produktnorm durchgeführt werden.
Die Sicherheitsanforderungen, die festlegen, wie sich das System bei einem Fehler verhalten soll, sind den Sicherheitsstufen I, II oder III zu entnehmen.

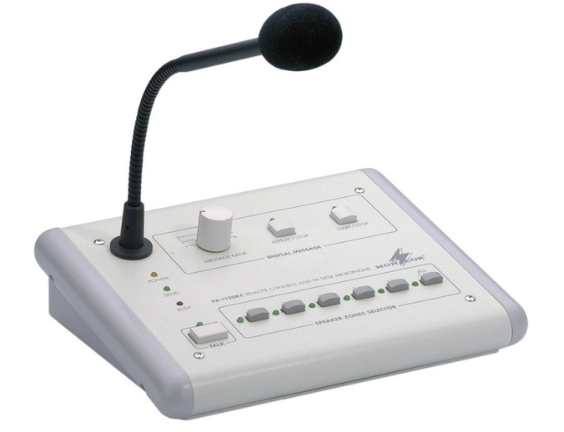

Mikrofone und Bedienkonsolen
Mikrofone und Bedienkonsolen sind wichtige Bestandteile der SAA, da sie es dem Sicherheitspersonal ermöglichen, manuelle Durchsagen zu machen. Diese Geräte sind meist an zentralen Stellen wie der Leitwarte oder Sicherheitszentrale platziert und ermöglichen direkte Kommunikation mit den Personen im Gebäude. Hochwertige Mikrofone sorgen für klare und verständliche Sprachübertragungen, während Bedienkonsolen oft mit verschiedenen Funktionstasten ausgestattet sind, um spezifische Nachrichten oder Alarme auszulösen.
Lautsprecher
Lautsprecher sind strategisch in den verschiedenen Bereichen des Gebäudes installiert, um die Durchsagen gleichmäßig zu verbreiten. Sie sind so angeordnet, dass sie eine klare und verständliche Sprachausgabe in allen relevanten Räumen und Fluchtwegen sicherstellen.
Es gibt verschiedene Typen von Lautsprechern, darunter Deckenlautsprecher, Wandlautsprecher und wetterfeste Außenlautsprecher, die jeweils auf die spezifischen akustischen Anforderungen des Einsatzortes abgestimmt sind.
Verstärker
Verstärker spielen eine entscheidende Rolle in der Sprachalarmierungsanlage, da sie dafür sorgen, dass die Signale aus der Steuerungseinheit und den Mikrofonen mit ausreichender Leistung an die Lautsprecher übertragen werden. Die Verstärkerleistung muss so bemessen sein, dass die geforderte Sprachverständlichkeit in allen Bereichen für die gesamte Dauer der Alarmierung und Evakuierung gewährleistet ist, unter Berücksichtigung der Betriebs- und Umgebungsbedingungen. Sie stellen sicher, dass die Durchsagen auch in großen oder lauten Umgebungen gut hörbar sind. Moderne Verstärker verfügen oft über integrierte Überwachungsfunktionen, um eine konstante Leistungsabgabe und Betriebssicherheit zu gewährleisten.
Notstromversorgung
Eine Notstromversorgung ist unerlässlich, um sicherzustellen, dass die Sprachalarmierungsanlage auch bei einem Stromausfall funktionsfähig bleibt. Notfälle gehen oft mit Stromausfällen einher, daher ist eine zuverlässige Stromquelle von großer Bedeutung. Typische Lösungen umfassen Batteriepufferung oder Notstromgeneratoren, die die kontinuierliche Betriebsfähigkeit der Anlage garantieren. Diese Systeme sind so ausgelegt, dass sie sofort einspringen, wenn die Hauptstromversorgung ausfällt.
Überwachungssysteme
Überwachungssysteme sind integraler Bestandteil einer Sprachalarmierungsanlage. Sie prüfen kontinuierlich den Zustand aller Komponenten und erkennen Ausfälle oder Störungen sofort. Diese Systeme alarmieren das Wartungspersonal und ermöglichen eine schnelle Behebung der Probleme. Überwachungsfunktionen umfassen oft Selbsttestmechanismen, die regelmäßig die Funktionalität der Lautsprecher, Verstärker und Verkabelung überprüfen, um sicherzustellen, dass die Anlage jederzeit einsatzbereit ist.
Zentraleinheit und Überwachung
Die Zentrale einer Sprachalarmierungsanlage ist mit sämtlichen Bedienelementen, Anzeigemöglichkeiten, Steuerungs- und Überwachungsfunktionen sowie der Energieversorgung und Verstärkern ausgestattet. Zusätzlich kann sie Sprachspeicher, Frequenzkorrekturen, Signalwegsteuerungen, Prioritätenregelungen, Verzögerungsschaltungen und weitere Funktionen enthalten, die für einen reibungslosen Betrieb erforderlich sind.
Fehleranzeigen müssen gemäß der Norm DIN EN 54-16 innerhalb von 100 Sekunden automatisch erfolgen, unabhängig davon, ob das System zusätzlich für andere Zwecke wie die Übertragung von Hintergrundmusik oder Durchsagen verwendet wird.
An vordefinierten Positionen, beispielsweise am Standort der Zentrale, müssen automatische Einzelmeldungen erscheinen, die auf Probleme hinweisen wie Kurzschlüsse in Übertragungswegen, Ausfall der Haupt- oder Ersatzenergieversorgung, Probleme mit Batterieladegeräten, das Auslösen von Schutzschaltern sowie Ausfälle von Alarm-, Notfall-, Brandfall- oder Feuerwehrsprechstellen sowie kritischen Signalpfaden und Verbindungen, einschließlich der Verkabelung.
Überwachung der Übertragungswege
Die Norm DIN VDE 0833-4 legt genau fest, wie die Überwachung der Übertragungswege für Sprachalarmanlagen erfolgen soll. Diese Übertragungswege umfassen die leitungstechnischen Verbindungen zwischen Zentralen und Lautsprechern, Alarm-/Notfall-/Brandfall- bzw. Feuerwehrsprechstellen sowie Unterzentralen. Auch die Verbindungen zu abgesetzten Bedien- und Anzeigeelementen werden berücksichtigt.
Die Überwachung umfasst die ständige Prüfung auf Kurzschlüsse, Unterbrechungen und Fehler gleicher Wirkung. Einrichtungen für Pflichtempfang wie 100-V-Lautstärkesteller mit Pflichtrufrelais sind nur zulässig, wenn sie die kontinuierliche Überwachung nicht beeinträchtigen, wie normativ vorgeschrieben.
Diese Überwachungsmaßnahmen müssen gemäß der Produktnorm durchgeführt werden, um sicherzustellen, dass die Sprachalarmanlage jederzeit einsatzbereit ist und im Notfall zuverlässig funktioniert. Die Sicherheitsanforderungen, die beschreiben, wie das System bei einem Fehler reagieren soll, sind in den Sicherheitsstufen I, II oder III ausführlich festgelegt. Diese Klassifizierung ermöglicht eine klare Bewertung der Systemleistung in Bezug auf Fehlerreaktion und Sicherheitsintegrität.
Lautsprecher Einzelüberwachung
Für die zuverlässige Funktion von Lautsprechern können sehr hohe Anforderungen gestellt werden, für die die Lautsprecher-Einzelüberwachung als geeignetes Verfahren zur Verfügung steht. Diese Systematik ist jedoch normativ nicht zwingend vorgeschrieben.
Bei der Lautsprecher-Einzelüberwachung wird an jedem Lautsprecher zusätzliche Elektronik installiert. Diese kann Defekte wie Leitungsprobleme, Übertragerfehler (Trafo) oder Schwingspulendefekte erkennen und melden. Über eine entsprechende Software können spezifische Informationen zu jedem einzelnen Lautsprecher bereitgestellt werden, wie beispielsweise Adresse und Standort. Dadurch lässt sich die tatsächliche Funktion jedes Lautsprechers nachweisen.
Konventionelle Systeme sind nicht in der Lage, mechanische Beschädigungen wie Risse in der Membran oder Schäden durch Vandalismus zu erkennen. Hierfür sind zusätzliche Mikrofon-Messeinrichtungen erforderlich, auch wenn diese normativ nicht gefordert sind. Sie ermöglichen eine zuverlässige Erkennung solcher Fehler.
Zusätzlich zur Lautsprecher-Einzelüberwachung bieten einige Hersteller spezielle Überwachungssysteme in Ringform (Loop) oder Stichleitungen an. Dabei werden passende Module an bestimmten Stellen der Leitungswege installiert. Diese Module kommunizieren mit der Zentrale, um im Falle eines Fehlers entsprechende Schutzschaltungen zu aktivieren oder im regulären Betrieb Statusmeldungen zu generieren.
Verstärkerüberwachung
Ein häufig verwendetes Verfahren zur Überwachung von Leistungsverstärkern ist die Pilotton-Überwachung. Dabei wird ein Signal oberhalb der Hörgrenze auf den Eingang des Verstärkers gegeben und am Ausgang ausgewertet. Wenn der Verstärker defekt ist, wird eine Fehlermeldung generiert. Diese Methode ermöglicht auch eine automatische Umschaltung auf einen Ersatz- oder Havarieverstärker. Neben der Überwachung der Übertragungswege ist eine separate Verstärkerüberwachung erforderlich.
Im Falle eines Fehlers bei einer der überwachten Komponenten wird eine entsprechende Fehlermeldung ausgelöst. Falls erforderlich, kann gleichzeitig eine Umschaltung auf die Ersatz- oder Havariekomponente erfolgen.
Zusätzliche Steuer- und Verbindungselemente
Zusätzliche Steuer- und Verbindungselemente wie Schaltrelais, Schnittstellenmodule und Verbindungskabel sorgen für die reibungslose Integration der Sprachalarmierungsanlage in das Gesamtsicherheitskonzept des Gebäudes. Sie ermöglichen die Anbindung an Brandmeldeanlagen, Gebäudeleitsysteme und andere sicherheitsrelevante Systeme. Diese Integration stellt sicher, dass alle sicherheitsrelevanten Systeme koordiniert arbeiten und im Notfall effektiv zusammenwirken.
Insgesamt sorgen diese Komponenten gemeinsam für eine zuverlässige und effektive Alarmierung und Evakuierung im Notfall. Sprachalarmierungsanlagen sind somit unverzichtbare Elemente moderner Sicherheitskonzepte, die den Schutz von Menschenleben in Gebäuden und Einrichtungen gewährleisten.
